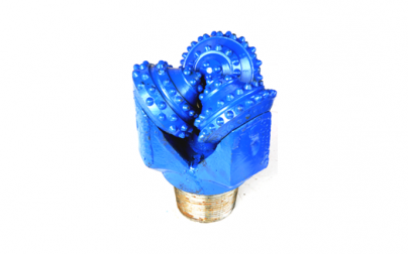

Долото 215,9 AIRS642

(долото 215,9 ТКЗ-ПВ)

Долото буровое 215,9 AIRS642 предназначено для бурения твердых абразивных пород с пропластками крепких. Очистка забоя: центральная продувка.

Старое обозначение: долото 215,9 V-ACS63Y-R1303-6.

Технические характеристики шарошечного долота 215,9 AIRS642

Параметры Значения
Диаметр долота 215,9 мм (8 1/2”)
Угол наклона оси цапфы к оси долота 52 град
Смещение оси цапфы относительно оси долота 1 мм
Тип опоры V
Уплотнение:
Общее кол-во зубков (внутр./периф.) 120 (74/46)
Общее кол-во рядов зубков (внутр./периф.) 11 (8/3)
Количество и диаметр насадок:
Присоединительная резьба З-117 (API 4 ½  Reg)
Масса долота нетто, кг (расчет./факт.) 29,3 кг
Масса долота брутто, кг (картон./дерев.) 31,3 кг

Рекомендуемые режимы бурения

Частота вращения 60-115 об /мин
Осевая нагрузка 6-18 т

Конструктивные особенности

Корпус долота - секционный, сварной.

Опоры шарошек выполнены по схеме: ролик - шарик  (замковый) - упорный торцевой подшипник скольжения - ролик - концевой упорный подшипник скольжения.

Шарошки самоочищающегося типа оснащены твердосплавными зубками формы "К", "К1", "К3" скважинообразующая часть шарошек и спинка лап для предохранения от абразивного износа армированы  твердосплавными зубками формы  "Г54".

Для очистки забоя от выбуренной породы в корпусе долота имеется унифицированное центральное сопло с верхним резьбовым концом, позволяющее применение шламозащитного клапана или других технологических элементов, повышающих ресурс бурового инструмента при различных условиях эксплуатации.

Для  очистки и охлаждения опоры в лапах предусмотрена система каналов для подачи воздуха в полость шарошек.

Отличительные особенности долота:

  • концевой упорный подшипник скольжения образован подпятниками запрессованными в шарошку  и лапу. Данный подшипник позволяет увеличить ресурс опоры на 10-20 %.
  • установлены усиленные твердосплавные зубки, с более агрессивной рабочей частью, по новой прогрессивной схеме.
