Долото 215,9 AIRJ122
(долото 215,9 М-ПГВ-7)
1 / 1

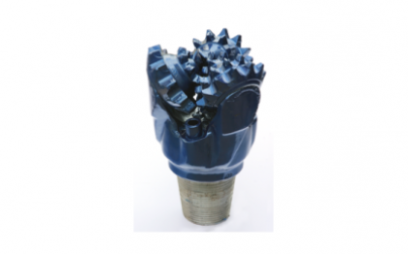

Долото 215,9 AIRJ122
Долото буровое 215,9 AIRJ122 предназначено для бурения мягких пород с боковой (гидромониторной) продувкой.
Старое обозначение: долото 215,9 V-ANBL12-R1177.
| Параметры | Значения |
|---|---|
| Диаметр долота | 215,9 мм (8 1/2”) |
| Угол наклона оси цапфы к оси долота | 57 град |
| Смещение оси цапфы относительно оси долота | 8 мм |
| Тип опоры | V |
| Уплотнение: | кольцо К 29-35 ТУ 38.105.1550-83 |
| Общее кол-во зубков (внутр./периф.) | 73 (37/36) |
| Общее кол-во рядов зубков (внутр./периф.) | 8 (5/3) |
| Количество и диаметр насадок: | 3 шт., 20 мм. |
| Присоединительная резьба | З-117 (API 4 1/2Reg) |
| Масса долота нетто, кг (расчет./факт.) | 32,0 кг |
| Масса долота брутто, кг (картон./дерев.) | 34,1 кг |
| Частота вращения | 60-115 об/мин |
| Осевая нагрузка | 3-13 т |
Конструктивные особенности
Корпус долота секционный, сварной.
Опоры шарошек выполнены по схеме: ролик - шарик (замковый) - ролик. Замковый шарик удерживает шарошку от осевых перемещений.
Шарошки самоочищающегося типа, оснащены фрезерованными зубьями, армированными твердым сплавом "релит".
Спинка лап армирована твёрдосплавными зубками формы "Г54".
Для очистки забоя от выбуренной породы в корпусе долота предусмотрены боковые отверстия с насадками.
