Штыревая коронка d76 мм
(Штыревые коронки)
1 / 1

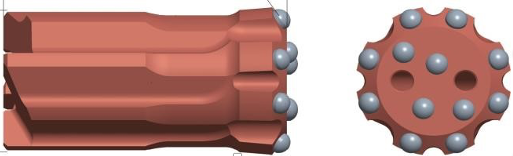

Штыревая коронка d76 мм
Штыревая коронка d76 мм
|
Чертеж |
Диаметр мм |
Кол-во штырей |
Штыри х диаметр штыря (мм) |
Промывочные отверстия |
Резьба |
Угол наклона штырей |
Прибл. масса |
||
|
периф |
центр |
бок |
центр |
||||||
|

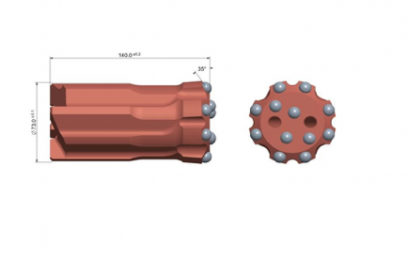

ШТЫРЕВАЯ КОРОНКА RETRAC - сферическое вооружение |
|
|
|
||||||
|
32.76.0.12.35 |
76 |
12 |
8х11 |
4х11 |
2 |
2 |
R32 |
35° |
3,8 |
.png)
|
Чертеж |
Диаметр мм |
Кол-во штырей |
Штыри х диаметр штыря (мм) |
Промывочные отверстия |
Резьба |
Угол наклона штырей |
Прибл. масса |
||
|
периф |
центр |
бок |
центр |
||||||
|

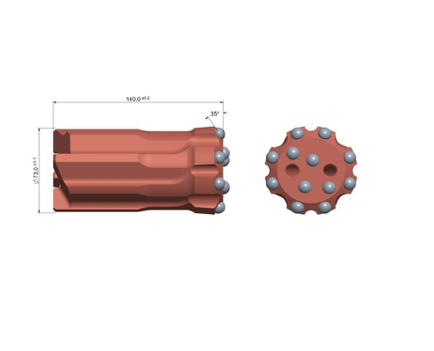

ШТЫРЕВАЯ КОРОНКА RETRAC - баллистическое вооружение |
|
|
|
||||||
|
45.76.1.11.35 |
76 |
11 |
7х12 |
4х11 |
- |
3 |
Т45 |
35° |
3,8 |
