Долото 120,6 STD523
(долото 120,6 МЗ-ЦA)
1 / 1

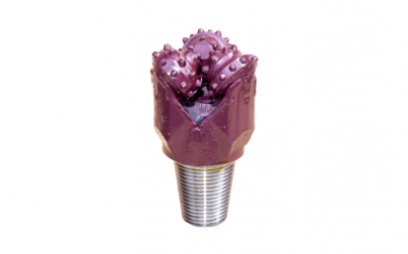

Долото 120,6 STD523
Долото буровое 120,6 STD523 предназначено для бурения мягких абразивных пород с центральной промывкой.
Старое обозначение: долото 120,6 А-CS52X-R1246.
| Параметры | Значения |
|---|---|
| Диаметр долота | 120,6 мм (4 3/4”) |
| Угол наклона оси цапфы к оси долота | 54 град |
| Смещение оси цапфы относительно оси долота | 3 мм |
| Тип опоры | А |
| Уплотнение: | |
| Общее кол-во зубков (внутр./периф.) | 68 (35/33) |
| Общее кол-во рядов зубков (внутр./периф.) | 9 (6/3) |
| Количество и диаметр насадок: | |
| Присоединительная резьба | З-76 (API 2 3/8 Reg) |
| Масса долота нетто, кг (расчет./факт.) | 6,9 кг |
| Масса долота брутто, кг (картон./дерев.) | 7,9 кг |
| Частота вращения | 40-100 об/мин |
| Осевая нагрузка | 4-10 т |
Конструктивные особенности
Корпус долота - секционный, сварной.
Опоры шарошек выполнены по схеме: подшипник скольжения - шарик (замковый) - подшипник скольжения.
Шарошки самоочищающегося типа оснащены твердосплавными зубками формы "С" и "М".
Спинка лап наплавлена твёрдосплавными зубками "Г54".
