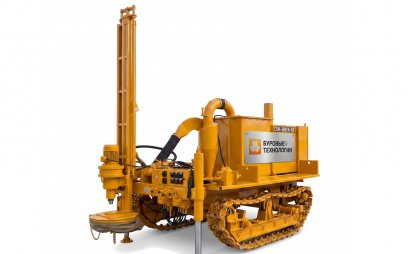

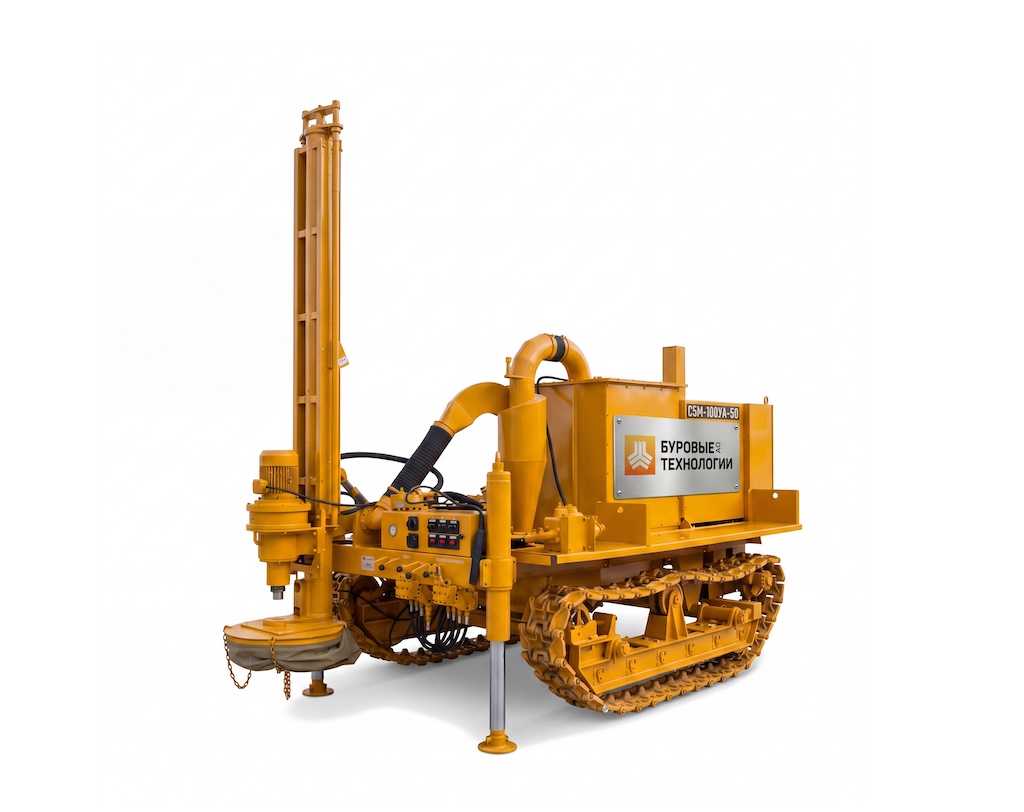

СБУ-100ГА-50
(станок буровой самоходный)
Станок буровой, самоходный СБУ-100ГА-50 предназначен для бурения взрывных скважин диаметром 110 и 130 мм глубиной до 50 м на открытых горных работах и строительных объектах погружными пневмоударниками в породах с коэффициентом крепости f=6...20 по шкале Протодьяконова.
Буровой станок — самоходная маневровая установка на гусеничном ходу с индивидуальным электроприводом на каждую гусеницу. Управление ходом осуществляется с переносного пульта. На раме станка установлен рабочий орган, выполняющий все работы, связанные с процессом бурения, вращения бурового снаряда, создания осевого усилия на забой, спуск и подъем снаряда из скважины. Выравнивание по горизонтали осуществляется тремя гидродомкратами. Эффективная система пылеподавления исключает возможность загрязнения окружающей среды.
Высокая проходимость и устойчивость станка позволяет использовать его на сложных труднодоступных участках работ.
В качестве электроносителя используется электроэнергия напряжением 380 В и сжатый воздух давлением 0,5...0,6 МПа. Сжатый воздух передается станку либо от передвижного компрессора, производительностью не менее 10 м3/мин, либо от карьерной сети.
Технические характеристики
Диаметр скважины условный, мм | 110-130 |
Глубина бурения вертикальных скважин, м | <50 |
Угол наклона скважины к вертикали, град | 0, 15, 30 |
Установленная мощность, кВт | 26,5 |
Скорость передвижения, км/ч | 0,8 |
Преодолеваемый подъем, град | 20 |
Скорость транспортирования станка на жесткой сцепке при отключенных редукторах хода, км/ч | 5 |
Частота вращения бурового става, об/мин | 46 |
Мощность электродвигателя вращателя, кВт | 4,0 |
Габаритные размеры В рабочем положении, мм Высота Длина Ширина
В транспортном положении, мм: Высота Длина Ширина |
5350 4000 2286
2220 4160 2286 |
Масса станка, т | ≤ 5,0 |
