СБШ 250-40ДГ

(станок буровой дизель-гидравлический)

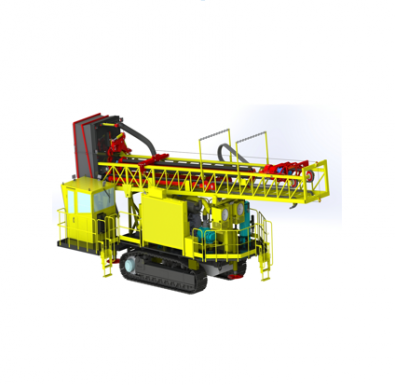

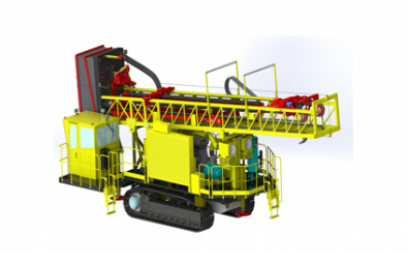

Станок СБШ-250-40ДГ представляет из себя маневренную самоходную буровую установку на гусеничном ходу с гидроприводами хода и вращения бурового става, а также гидравлической подачей на забой.

Станок вращательного бурения с гидроприводом на основе компонентов «Bosch Rexroth» и дизельным двигателем Cummins QSK19 специально сконструирован для бурения взрывных скважин в горных породах различных категорий крепости и классов буримости при добыче полезных ископаемых открытым способом. За счет дизельного привода обеспечивается автономность станка и сокращается время на его перемещение, не зависящее от перемонтажа карьерных электрических сетей.

Основные части станка:

платформа является несущей частью станка и представляет собой рамную металлоконструкцию, на которой установлена моторная рама и сопутствующие агрегаты.
для горизонтирования станка при работе предусмотрены два передних и один задний домкраты.
удобные и безопасные условия для работы персонала обеспечивает комфортная кабина машиниста с кондиционером, обогревателем и виброзащищенным креслом. В кабине размещены все органы управления операциями бурения.
мачта представляет собой сварную пространственную ферму открытого типа, закрепленную на шарнирных опорах в передней части платформы. Внутри мачты расположены узлы бурового става, механизм подачи, система свинчивания-развинчивания, сепаратор на четыре штанги. Подъем мачты в рабочее положение (вертикальное и под углом 15˚ и 30˚) осуществляется двумя гидроцилиндрами.

Все технологические процессы — бурение, замена долот, сборка-разборка бурового става —механизированы и максимально автоматизированы.

Технические характеристики станка бурового дизель-гидравлического СБШ 250-40ДГ

ОСНОВНЫЕ ПАРАМЕТРЫ	ВЕЛИЧИНА	ОСНОВНЫЕ ПАРАМЕТРЫ	ВЕЛИЧИНА
Диаметр бурения, мм	160-250	Скорость передвижения станка, км/ч	3,8
Гидравлическое усилие подачи, кН	270	Преодолеваемый объем с опущенной мачтой	12°
Глубина бурения, м	40	Пылеподавление	Сухое/мокрое
Угол наклона бурения	0°, 15°, 30°	Тип двигателя	QSK19-C650, Дизель
Ход подачи, м	9,3	Мощность двигателя, кВт/л.с.	485/650
Техническая производительность при крепости пород по шкале проф. М.М. Протодьяконова, м/ч:		Удельное давление гусениц на грунт, кг/см²	0,9
f=12-14	15	Удельное давление плит домкратов на грунт, кг/см²	12
f=14-16	12	Габаритные размеры с поднятой/опущенной мачтой
f=16-18	10	Длина, м	10,4/14,5
Длина штанги, м	8,2 — 9,85	Ширина, м	5,7/5,7
Верхний предел вращения бурового стана, об/мин.	160	Высота, м	14,8/5,9
Диаметр штанги, мм	133	Масса станка, т	От 52 до 55
Скорость подъема бурового снаряда, не менее, м/мин	20	Климатические условия	От −40° до +40°
Скорость спуска бурового снаряда, не менее, м/мин	25
