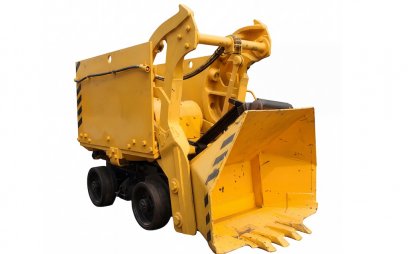

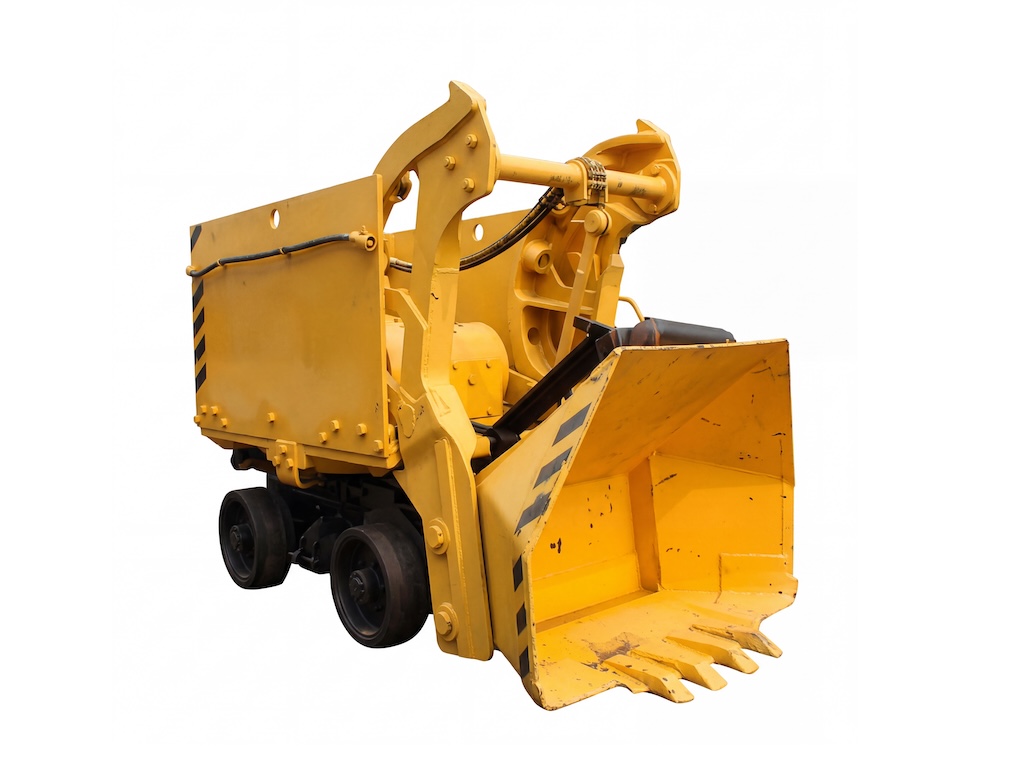

Машина породопогрузочная ППН1

(Погрузочная машина ППН-1С)

Машина погрузочная шахтная ППН1 предназначена для погрузки взорванной горной массы любой крепости и абразивности в вагонетки, на конвейер или другие транспортные средства при проходке горизонтальных горных выработок на разрабатываемых подземных месторождениях полезных ископаемых и строительстве подземных сооружений. Машина может грузить горную массу с крупностью кусков до 300 мм в выработках высотой не менее 2,3 м от головки рельса. Погрузка производится с рельсового пути, по которому перемещается машина. Основными узлами являются: ходовая часть, поворотная платформа, редуктор подъема, рабочий орган, корпус с установленным на нем пультом управления, механизм поворота и система орошения. Машина приводится в действие двумя пневмомоторами. Погрузочная машина ППН1 проста по конструкции, удобна в управлении и обслуживании, надежна в работе.

Технические характеристики
Производительность	1,25
Привод	пневматический
Колея, мм	500, 600, 750, 900
Давление сжатого воздуха,МПа	0,4...0,7
Мощность пневмомоторов, кВт	22*
Удельный расход воздуха, м³/мин	19,5*
Вместимость ковша м³	0,25
Ширина захвата, мм	2200
Высота загрузки, мм	1300
Габаритные размеры, мм	2270х1150х1500
Высота транспортная, наибольшая	2250 мм
Масса, т	3,8

КАТАЛОГ ЗАПЧАСТЕЙ

№	Наименование	№ чертежа
№	Наименование	№ чертежа
1.	Автомасленка	БК 72.15.01.000-02 (04)
2.	Барабан поворотного механизма	ПМ5. 03.04
3.	Бугель	ПМ5. 05.22
4.	Боковина	ППН 1.04.00.000-02
5.	Боковина	ППН 1.04.00.000-03
6.	Буфер	ППН1.00.05.100 сб.
7.	Вал – шестерня	501.03.03
8.	Вал- шестерня	502.03.07
9.	Вал- шестерня	501.05.17
10.	Вал- шестерня	31.047.013.015
11.	Вал	501.05.34
12.	Вал конический	502.03.08
13.	Вал шлицевый	ПМ5. 05.21
14.	Вал колеи 600- 750	ППН 1 С.05.00.014-1
15.	Вал колеи 900	ППН 1 С.05.00.014-2
16.	Валик	501.03.09
17.	Втулка	ППН 1 С.07.00.503-01
18.	Втулка	ППН 1 С.07.00.501
19.	Втулка	ППН1 С.05.00.029
20.	Втулка	ППН1.00.05.301
21.	Втулка	ППН1.00.05.302
22.	Втулка	501.05.33
23.	Втулка	501.05.36
24.	Втулка	ППН1.05.01.001-01
25.	Втулка распорная	501.05.61-03
26.	Втулка распорная	501.03.10
27.	Втулка рычага	ППН1С.00.04.002
28.	Гайка	ПМ5.05.54
29.	Гайка	ППН1С.00.00.002
29.	Гайка	ППН1С.00.00.002-01
30.	Гайка	М30
31.	Гайка	31.047.013.022-01
32.	Гильза	31.047.013.043
33.	Днище ковша	ППН 1 С.04.04.011
34.	Зуб ковша	ППН 1 С.04.04.018
35.	Звено концевое	501.04.201
36.	Ковш	ППН 1. 05.10.000
37.	Колесо колеи 600	ППН 1 С.05.00.015
38.	Колесо колеи 750-900	ППН 1 С.05.00.016
39.	Кольцо	ППН 1.06.02.035
40.	Кольцо	1В62 ГОСТ 13941-68
41.	Кольцо	050-060-58-2-3 Гост9833-73
42.	Кольцо упорное	501.05.26
43.	Кольцо запорное	ПМ 5.05.66
44.	Кольцо маслоотражетельное	ПМ 5.03.19
45.	Кольцо	ППН1.05.00.012
46.	Кольцо дистанционное	501.05.35
47.	Контргайка	50 ГОСТ8968-75
48.	Концевое звено цепи	ППН 1С.04.05.001
49.	Корпус (ходовая часть)	ППН 1С.05.00.100
50.	Корпус редуктора	ПМ 5.03.01-1
51.	Корпус	ППН1.04.00.000-02
52.	Клапан	ППН 1С.02.01.030
53.	Крышка	ПМ 5.03.36
54.	Крышка	ППН 1 С.05.00.400
55.	Крышка	ППН 1 С.05.00.401
56.	Крышка	ПМ5. 05.06- 2
57.	Крышка	ПМ 5.03.05-1
58.	Крышка	ПМ 5.03.06-1
59.	Кулачок	ППН1С.05.01.002-01
60.	Кулиса	ППН 1. 05.00.002
61.	Кулиса	ППН 1. 05.00.003
62.	Крышка (вместо стак. ППН1С.05.00.008-1)	ППН 1С.05.00.008-02
63.	Муфта кулачковая	501.05.23
64.	Механизм поворота	ППН 1С.07.00.000- 01
65.	Механизм сцепления	ППН-1 в сб.
66.	Редуктор подъема, без дв.	ПМ 5.03.10
67.	Ось ролика	ПМ5.03.18-03
68.	Палец рычага	ППН 1.00.00.003
69.	Палец	ППН 1.05.00.001
70.	Палец цепи	ППН1.00.00.004
71.	Палец	ППН1.00.10.001
72.	Палец	501.05.25
73.	Прокладка	501.03.21
74.	Прокладка	ПМ 5.05.67
75.	Пружина	31.047.013.012-01
76.	Пружина	31.047.013.008
77.	Пружина буферная	ППН 1С.00.00.006
78.	Пружина муфты выключателя	501.05.29
79.	Пневмоцилиндр поворота	ППН 1С.07.00.500-02
80.	Пульт управления без панели	ППН 1.06.00.000-03
81.	Пульт управления с панелью	ППН 1.06.00.000-03
82.	Пневмораспределитель ВР40-4-2	31.047.013.000-01
83.	Пневмораспределитель	31.047.013.000-02(03)
84.	Поршень	ППН 1С. 07.00.506-01
85.	Подножка	ППН 1С.00.05.000
86.	Подвод	ППН1.03.030
87.	Платформа поворота	ППН 1С.02.00.000
88.	Планка стопорная	ППН1С.00.00.005
89.	Привод сигнала	ППН 1.03.010-02
90.	Переходник	ППН1.00.00.001
91.	Пробка	ППН1.02.03.011-1
92.	Прокладка	ППН1С.05.00.025
93.	Прокладка	ППН1С.05.00.026
94.	Рычаг в сборе	ППН 1С.00.04.000
95.	Рычаг кривой	ППН 1С.03.02.000
96.	Ролик	ПМ5.03.40- 02
97.	Ролик	501.03.17
98.	Ролик цепи	ППН 1С.03.03.000- 01
99.	Рабочий орган	ППН 1.05.00.000
100.	Ролик	ППН 1.00.00.008
101.	Скоба	ППН 1С.00.00.011
102.	Сигнал	ППН1.03.060-01
103.	Траверса	ППН 1С.04.10.000
104.	Толкатель	31.047.013.013-01
105.	Тяга	ППН 1С.05.00.300 СБ
106.	Угольник	ППН1.02.056
107.	Ходовая часть колеи 600 без дв.	ППН 1С.05.00.000
108.	Ходовая часть колеи 750 без дв.
109.	Ходовая часть колеи 900 без дв.
110.	Цепь в сборе	ППН 5.04.20 (или ПМ)
111.	Цепь	ППН1С.04.05.000
111.	Цепь	(ППН1С.04.2.400)
112.	Шайба	ППН 1С.00.00.014
113.	Шайба	ППН1.04.05.005
114.	Шпонка	501.03.29
115.	Шпонка	501.05.40
116.	Шестерня	501.03.04
117.	Шестерня	501.03.05
118.	Шестерня	501.03.07
119.	Шестерня	501.05.15
120.	Шестерня	501.05.16
121.	Шестерня	501.05.18
122.	Шестерня	501.05.20
123.	Шестерня кулачковая	501.05.3 сб.
124.	Шестерня кулачковая	501.05.19
125.	Шкворень	ППН 1С.00.00.015
126.	Шток	ППН1С.07.00.520
127.	Штырь	ППН1.03.01.003-01 (02)
128.	Фильтр с шаровым краном	ФПД-50 п/л
129.	Форсунка	ФП-1.00-1сб
130.	Щиток	ППН 1.04.10.000-02
131.	Колесная пара	ППН-1
