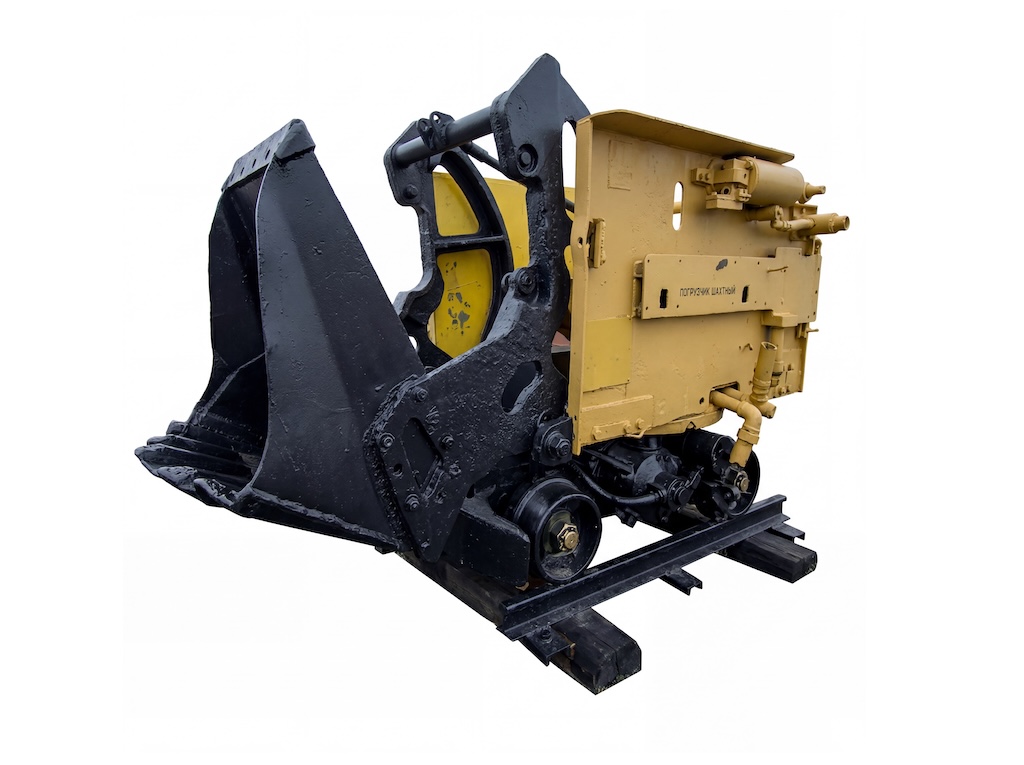

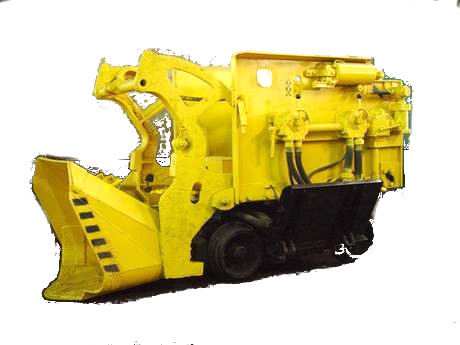

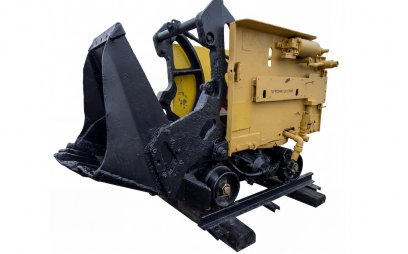

Машина породопогрузочная ППН-3А

(Погрузочная машина ППН-3А)



Машина погрузочная ППН-3А пневматическая прямой погрузки, предназначена для погрузки взорванной горной массы любой крепости и абразивности в вагонетки, на конвейер или другие транспортные средства при проходке горизонтальных горных выработок на разрабатываемых подземных месторождениях полезных ископаемых и строительстве подземных сооружений. Машина производит погрузку горной массы с крупностью кусков до 600 мм в выработках высотой не менее 2,85 м от головки рельса. Погрузка производится с рельсового пути, по которому перемещается машина. Машина состоит из следующих основных узлов - механизма передвижения, поворотной платформы, механизма подъема, рабочего органа, пульта управления, механизма поворота и системы орошения. Погрузочная машина ППН-3А периодического действия с нижним захватом горной массы, прямой погрузки, с колесно-рельсовым механизмом передвижения, тросовой стабилизацией рабочего органа и пневматическим приводом. Машина довольно проста по конструкции, удобна в управлении и обслуживании, производительна и надежна в работе. Для снижения утомляемости оператора машина оборудована глушителем шума и антивибрационной подножкой.



Технические характеристики
Параметр
Значение
Техническая производительность, м³/мин
1,8*
Вместимость ковша, м³
0,55
Ширина захвата, мм
3200
Высота загрузки, мм
1650
Наибольшая высота, мм
2800
Фронт погрузки, м
3,2
Габаритные размеры в транспортном положении, мм, не более:

длина
3200
ширина
1500
высота
1800
Колея, мм
600, 750, 900
Удельный расход воздуха, м³/мин
26,0*
Установленная мощность пневмомоторов, кВт
39,8*
Давление сжатого воздуха, МПа
0,4 - 0,7
Масса, т, не более
6,8

КАТАЛОГ ЗАПЧАСТЕЙ

№ Наименование № чертежа
1.   Автомат поворота в сб. ППН 3А.02.020
2.   Барабан ППН 3.02.044
3.   Барабан ППН 3А.04.04.000
4.   Барабан ППН 3.04.022
5.   Болт откидной ППН 3.00.001
6.   Вал ППН 3.02.070 сб.
7.   Вал 2У1.277
8.   Вал 2У.379
9.   Вал-шестерня 2У1.376
10.   Вал-шестерня 2У1.377
11.   Вал-шестерня ППН 3.01.119
12.   Вал-шестерня ППН3А.11.00.005
13.   Вал-шестерня ППН 3.01.153
14.   Вал-шестерня ППН 1.06.02.001
15.   Вал колеи 750 мм ППН 3.01.142
16.   Втулка лабиринта 35.023.001.205
17.   Втулка ППН 3.11.00.006
18.   Втулка ППН 3.01.155
19.   Втулка  ППН3.01.141
20.   Втулка  ППН3.01.118
21.   Втулка ППН3.02.012
22.   Втулка ППН3.02.083
23.   Втулка ППН3.11.00.008
24.   Воздухораспределитель ППН 1.06.02.000-01
25.   Гайка колеса М 76х4 гост 10606-72
26.   Гильза ППН 1.06.02.101
27.   Глушитель ППН 3А.00.060
28.   Золотник ППН 1.06.02.005
29.   Звено концевое ППН3.04.03.003
30.   Канат  ППН3А.00.00.020 сб.
31.   Клин ППН 3А.00.00.021
32.   Колесо колеи 600 ППН 3.01.201
33.   Колесо 750; 900 ППН 3.01.007;
ППН 3.01.035
34.   Колесо ППН 3.01.154
35.   Колесо 2У1.378
36.   Колесо 2У1.381
37.   Колесо ППН 3.17.078
38.   Шестерня кулачковая  ППН3А.11.00.003
39.   Ковш ППН 3А.15.100
40.   Корпус воздухораспределителя ППН1.06.02.102
41.   Кольцо подшипника нижнее 35.023.001.258
42.   Кольцо подшипника верхнее 35.023.001.259
43.   Корпус ролика 2У1.281
44.   Кольцо Б 140 65Г ГОСТ 13941-80
45.   Кольцо 1Б 80Г      ГОСТ 13941-80
46.   Кольцо 1Б 110      ГОСТ 13941-80
47.   Кольцо  ППН3.01.194
48.   Кольцо  ППН3.01.028
49.   Кольцо А65 ГОСТ 13941-68
50.   Кольцо 024-030-36-2-2
51.   Кольцо 065-075-58-2-2
52.   Кольцо 35.023.001.243
53.   Кольцо 2У1.338
54.   Кольцо 2У.415-01
55.   Кольцо ППН3.11.00.009
56.   Контргайка 50 ГОСТ8968-75
57.   Крышка лабиринта ППН 3.01.011
58.   Кольцо лабиринта  2У1.278
59.   Кольцо лабиринта ППН3.02.048
60.   Крышка  ППН3.01.108
61.   Крышка ППН3А.11.004
62.   Кронштейн ППН 3.01.149- 01
63.   Кронштейн ППН3А.11.00.100сб
64.   Кулачок ППН3.11.00.007
65.   Кулиса левая  ППН3А.015.002
66.   Кулиса правая ППН3А.015.001
67.   Механизм подъема (без привода) ППН 3.04.200
68.   Механизм передвижения без привода (пневмомотора)  ППН 3А.11.00.000
69.   Наконечник ППН 3.00.550
70.   Ниппель ППН3А.13.01.001
71.   Ниппель ППН3А.13.01.002
72.   Ниппель ППН3А.13.01.005-01
73.   Ось ППН 3.01.143
74.   Ось ППН 3.04.042
75.   Палец  ППН3.01.046
76.   Палец  ППН3.02.007
77.   Палец  ППН3.02.056
78.   Палец  ППН3.02.053
79.   Палец ППН3.02.011
80.   Поводок ППН3А.11.00.004
81.   Полумуфта ППН 3А.11.00.002
82.   Подшипник поворота в сб. 35.023.001.240 сб.
83.   Пластина  ППН 3.04.043
84.   Пластина концевая ППН 3.04.141
85.   Платформа поворота ППН 3А.12.000 сб.
86.   Пульт управления без пневкоммуник. ППН 3А.13.01.000
87.   Прокладка 33.023.001.257-01
88.   Прокладка 33.023.001.261-01
89.   Прокладка ППН3.01.025
90.   Прокладка ППН3.01.107
91.   Проушина ППН3.02.081
92.   Проушина ППН3.00.526
93.   Пружина ППН 3.01.049
94.   Пружина ППН 3.00.002
95.   Пружина ППН 1.06.02.036
96.   Пружина ППН 1.06.02.006
97.   Привод сигнала ППН 1.03.010- 02
98.   Подножка ППН 3.01.070
99.   Рабочий орган ППН 3А.15.000
100.   Ролик отклоняющий 2У1.250
101.   Ролик поддерживающий 2481.00.030
102.   Ролик  ППН3.02.006
103.   Рычаг  ППН 3.02.140
104.   Рычаг   ППН 3.02.055
105.   Рычаг в сб. с двумя втулками ППН3.02.055сб.
(втулки ППН3.02.114)
106.   Рукоятка ППН3.01.090
107.   Рукоятки упр. ППН 1.06.02.060
108.   Траверса ППН 3.05.030
109.   Цилиндр 2У1.350
110.   Цилиндр поворота ППН 3.02.010
111.   Цепь ППН3А.04.03.000 сб.
112.   Шайба 2У1.335
113.   Шайба 35.023.001.053
114.   Шестерня ППН 3.01.021
115.   Шестерня 35.023.001.342
116.   Шестерня ППН 3.017.076
117.   Штифт ППН3.01.023
118.   Шток ППН3А.11.00.001
119.   Шток ППН 3.02.014
120.   Шток 2У1.425
121.   Штанга ППН 3А.00.003
122.   Штырь с роликом ППН3А.02.007
(ролик ППН3.02.006)
123.   Щит левый ППН3.06.040
124.   Щит правый ППН3.07.040





←→
