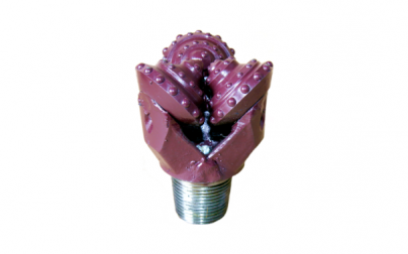

Долото 132 STD743
(долото 132 К-ЦВ)
Долото шарошечное 132 STD743 предназначено для бурения крепких пород с центральной промывкой.
Старое обозначение: долото 132 V-C74Z-R1315.
Параметры | Значения |
---|---|
Диаметр долота | 132 мм (5 13/64”) |
Угол наклона оси цапфы к оси долота | 52 град |
Смещение оси цапфы относительно оси долота | 0,5 мм |
Тип опоры | V |
Уплотнение: | |
Общее кол-во зубков (внутр./периф.) | 151 (110/41) |
Общее кол-во рядов зубков (внутр./периф.) | 14 (11/3) |
Количество и диаметр насадок: | |
Присоединительная резьба | З-63,5 |
Масса долота нетто, кг (расчет./факт.) | 12 кг |
Масса долота брутто, кг (картон./дерев.) | 12,25 кг |
Частота вращения | 30-800 об/мин |
Осевая нагрузка | 6 т |
Конструктивные особенности
Корпус долота секционный, сварной.
Опора долота выполнена по схеме: шарик (замковый) - шарик (радиально-упорный) - ролик.
Шарошки долота самоочищающегося типа, оснащены твердосплавными зубками формы "Г26", а обратный конус твердосплавными зубками формы "Г54".
Спинки лап предохранены от абразивного износа, армированы твердым сплавом "релит".
Для очистки забоя от выбуренной породы в корпусе долота предусмотрено центральное отверстие круглого сечения.
