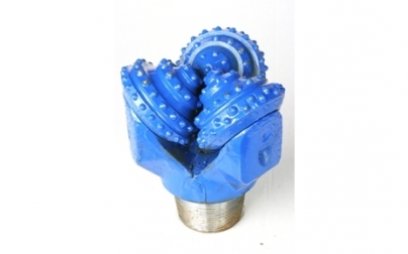

Долото 244,5 V-ACS63Y-R1196-7

(долото 244,5 ТКЗ-ПВ)

Долото буровое 244,5 V-ACS63Y-R1196-7 предназначено для бурения твердых абразивных пород с пропластками крепких и с центральной продувкой.

Старое обозначение: долото 244,5 ТКЗ-ПВ.

Технические характеристики шарошечного долота 244,5 V-ACS63Y-R1196-7

Параметры Значения
Диаметр долота 244,5 мм (9 5/8”)
Угол наклона оси цапфы к оси долота 52 град
Смещение оси цапфы относительно оси долота 0,25 мм
Тип опоры V
Уплотнение:
Общее кол-во зубков (внутр./периф.) 154 (101/53)
Общее кол-во рядов зубков (внутр./периф.) 13 (10/3)
Количество и диаметр насадок:
Присоединительная резьба З-121 (API 4 ½ FH)
Масса долота нетто, кг (расчет./факт.) 44 кг
Масса долота брутто, кг (картон./дерев.) 45,6 кг

Рекомендуемые режимы бурения

Частота вращения 90 об/мин
Осевая нагрузка 25 т

Конструктивные особенности

Трехшарошечное долото  III 244,5 ТКЗ-ПВ W2 предназначено для бурения скважин сплошным забоем в твердых абразивных породах с пропластками крепких на предприятиях горнорудной промышленности с очисткой забоя сжатым воздухом или воздушно-водяной смесью.

Корпус долота - секционный, сварной.

Опоры шарошек выполнены по схеме: ролик - шарик (замковый) - упорный торцевой подшипник скольжения - ролик.

Шарошки самоочищающегося типа оснащены твердосплавными зубками формы "К" с вылетом от 4,1 до 5,5 мм над телом шарошки, скважинообразующая часть шарошек и спинки лап для предотвращения от абразивного износа армированы твердосплавными зубками "Г54" и твердым сплавом "релит".

Для очистки забоя от выбуренной породы, в корпусе долота предусмотрено унифицированное центральное сопло с верхним резьбовым концом, позволяющим применение шламозащитных клапанов или других технологических элементов, повышающих ресурс бурового инструмента при различных условиях эксплуатации.

Для очистки опоры и защиты ее от попадания шлама, в лапах предусмотрена система каналов для подачи воздуха в полость шарошек и специальные шламовыводящие углубления.
