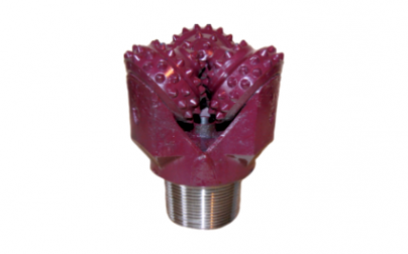

Долото 273 V-ACLS63Y-R1307

(долото 273 ТКЗ-ПВ)

Буровое долото 273 V-ACLS63Y-R1307 предназначено для бурения твердых абразивных пород с пропластками крепких. Очистка забоя: центральная продувка (П).

Старое обозначение: долото 273 ТКЗ-ПВ.

Технические характеристики шарошечного долота 273 V-ACLS63Y-R1307

Наименование Значения
Диаметр долота 273 мм (10 3/4”)
Угол наклона оси цапфы к оси долота 54 град
Смещение оси цапфы относительно оси долота 0,5 мм
Тип опоры V
Уплотнение:
Общее кол-во зубков (внутр./периф.) 153 (101/52)
Общее кол-во рядов зубков (внутр./периф.) 13 (10/3)
Количество и диаметр насадок:
Присоединительная резьба З-152 (API 6 5/8 FH)
Масса долота нетто, кг (расчет./факт.) 60,9 кг
Масса долота брутто, кг (картон./дерев.) 62,5 кг

Рекомендуемые режимы бурения

Частота вращения 60-115 об/мин
Осевая нагрузка 12-24 т

Конструктивные особенности

Корпус долота - секционный, сварной.

Опоры шарошек выполнены по схеме: ролик - шарик  (замковый) - упорный торцевой подшипник скольжения - ролик - концевой упорный подшипник скольжения.

Шарошки самоочищающегося типа оснащены твердосплавными зубками формы "К", скважинообразующая часть шарошек и спинка лап для предохранения от абразивного износа армированы  твердосплавными зубками формы "Г54". Спинка лап дополнительно, по набегающей грани и козырьку, наплавлена твёрдым сплавом "релит".

Для очистки забоя от выбуренной породы в корпусе долота имеется унифицированное центральное сопло с верхним резьбовым концом, позволяющее применение шламозащитного клапана или других технологических элементов, повышающих ресурс бурового инструмента при различных условиях эксплуатации.

Для  очистки и охлаждения опоры в лапах предусмотрена система каналов для подачи воздуха в полость шарошек.

Отличительные особенности долота:
- концевой упорный подшипник скольжения образован подпятником запрессованным в шарошку и твердосплавной пятой запрессованной в лапу. Данный подшипник позволяет увеличить ресурс опоры на 10-20 %.
- твердосплавные зубки расположены на шарошках по прогрессивной схеме.

Рабочая часть зубков имеет значительный вылет, что обеспечивает высокую механическую скорость бурения.
