Элеватор МЗ 50/80

(трубный элеватор)

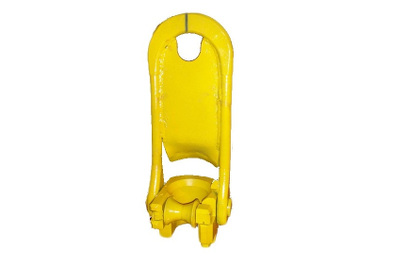

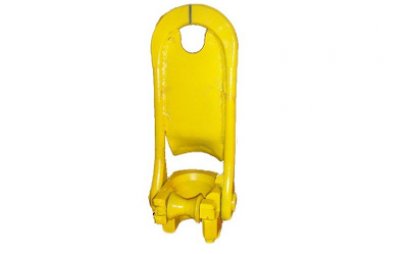

Элеватор трубный МЗ-50-80-1 предназначен для проведения без участия верхового рабочего спуско-подъемных операций с бурильными трубами муфто-замкового и ниппельного соединения в процессе бурения геологоразведочных скважин.

Рекомендованная область применения бурового элеватора - вертикальные и наклонные скважины глубиной до 900 метров.

Технические характеристики элеватора МЗ-50-80-I

Параметры и размеры, ед. изм.	Значения
Грузоподъёмность, т: - номинальная - максимальная	10 15
Габаритные размеры, мм: В плане Высота (длина)	214х205 595
Масса (расчетная), кг:	27,4

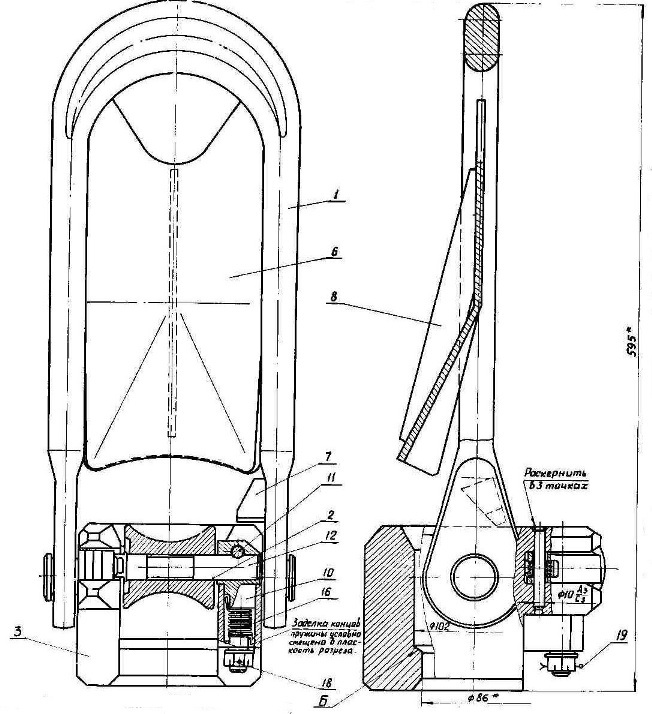

1 - серьга
2 - затвор
3 - корпус
4 - защёлку
5 - палец
6 - отражатель
7 - бобышка
8 - косынка
9,11,17 - штифт
10 - подпружинный вертикальный шкворень
12,14 - ось
13 - ролик
15,16 - пружина кручения
18 - гайка
19 - шплинт
