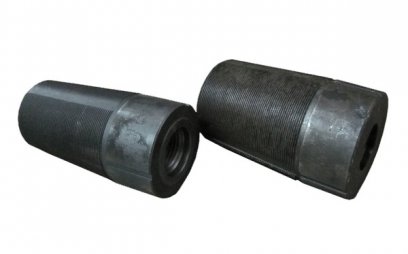

Метчик ловильный тип Д
(Метчик ловильный Д1, Д2, Д3, Д4, Д5)
1 / 1
Метчик ловильный тип Д
Универсальные метчики используются в тех случаях, когда оставленная в скважине часть бурильной трубы оканчивается муфтой, замком или ниппелем, а также утолщенным концом трубы. Универсальными метчиками также извлекают колонковые и обсадные трубы.
Специальные метчики ловят только за резьбу муфт, замков или ниппелей. Выбор такого метчика зависит от вида и состояния резьбы, которое устанавливается по последнему соединению поднятой части колонны.
| Тип по ГОСТ 8483-81 | Обозначение | Чертеж | Присоединительная резьба | Диаметр захвата, мм. | Масса, кг. |
|---|---|---|---|---|---|
| Д1 (Л) | Метчик для колонк.. обсад. труб 73 НГ 19-53 П | БИ 279-174 (218) | 3-50 ГОСТ 7918-75 | 51-64 | 3,19 |
| Д2 (Л) | Метчик для колонк., обсад. труб 89 НГ 19-53 П | БИ 279-175 (217) | 3-50 ГОСТ 7918-75 | 71-82 | 4,92 |
| Д3 (Л) | Метчик для колонк., обсад. труб 108 НГ 19-53 П | БИ 279-176 (198) | 3-50 ГОСТ 7918-75 | 89-100 | 7,5 |
| Д4 (Л) | Метчик для колонк., обсад. труб 127 НГ 19-53 П | БИ 279-216 (199) | 3-50 ГОСТ 7918-75 | 108-120 | 11,51 |
| Д5 (Л) | Метчик ловильный 146мм П | БИ 279-200 (201) | 3-50 ГОСТ 7918-75 | 126-139 | 14,97 |
